新品资讯 | 众智科技新一代电池管理模块HBMU200上市

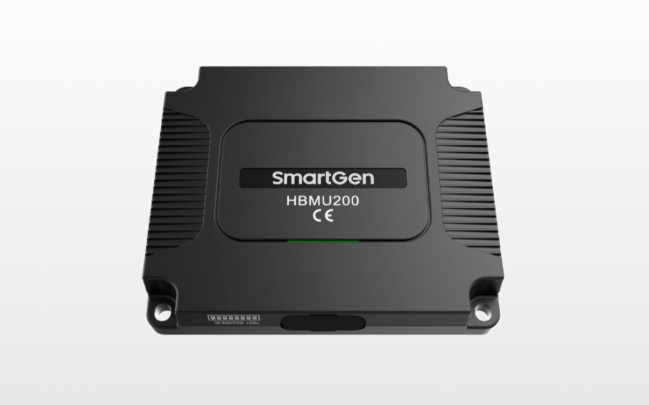

HBMU200(BMS从控模块)应用于储能BMS系统，实现对单体电池电压，电池温度采集，并通过CAN总线上传信息到HBCU100（BMS主控模块），是整个智能微网控制系统的子系统。

● 具备状态指示灯功能；

● 采用业内成熟的AFE芯片实现单体电池电压的检测，支持5-16串单体电池的电压检测；

● 具备单体电池掉线检测；

● 最大支持18个通道的温度检测，温度传感器类型为NTC 10K；

● 具备1路继电器输出，用于控制风扇等设备；

● 具有1路非隔离CAN接口，用于和主控模块HBCU100通信。也可通过CAN接口升级模块固件程序；

● CAN总线上的120欧姆终端匹配电阻通过拨码开关接入；

● 通过拨码开关选择模块CAN ID号，设置范围1-63；

● 具有被动均衡功能，最大均衡电流100mA；

● 具有线束保护功能，当HBMU200外挂使用时，外壳配有线束保护盖可以选配以免损坏线束；

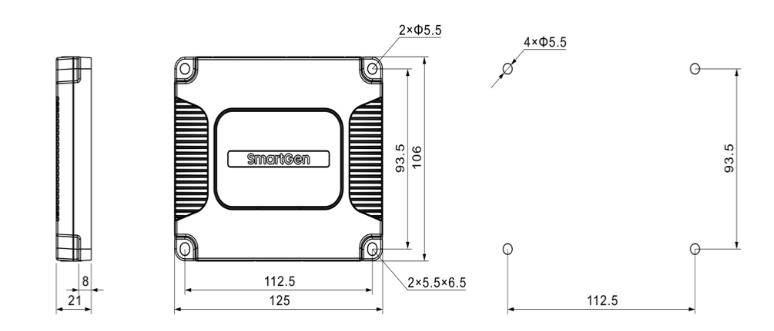

● 模块化设计，螺钉安装方式，阻燃ABS/PC外壳，结构紧凑，安装方便。

1.采样总电池电压、电流(霍尔电流传感器)，计算电芯SOC、SOH等数据；

2.可采集电池正负极对地绝缘阻值；

3.通过非隔离CAN接口接收HBMU200的单体电芯电压和温度，并计算出最高与最低电芯电压、温度等数据；

4.具有针对电芯的过欠压、温度过高、温度过低、充放电过流、绝缘阻值低，通信异常等报警保护功能，三级报警等级，可设置降流或高压下电等动作；

5.具有3个隔离RS485、1个ETHERNET接口；具有蓝牙功能；

6.具有7个可编程继电器输出口

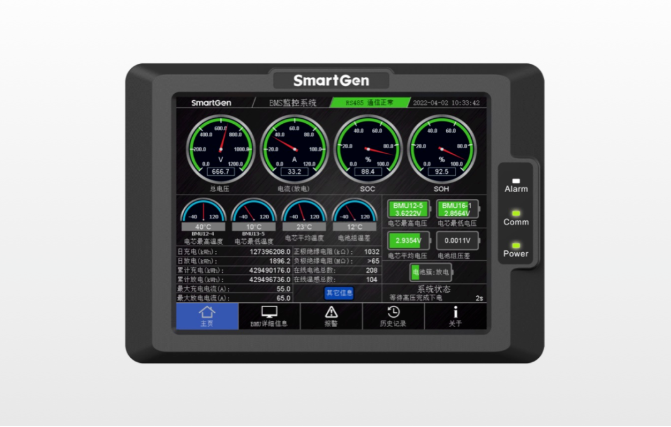

● 800*600分辨率的8英寸液晶显示屏幕，电容触摸屏操作。中文及英文可选界面操作；

● 可显示电池总电压、电流、SOC等数据；

● 具有历史记录、报警信息显示功能；

● 可通过CAN接口调试单台HBMU200以及升级整个储能系统的程序。

● 模块化结构设计，可插拔式接线端子。

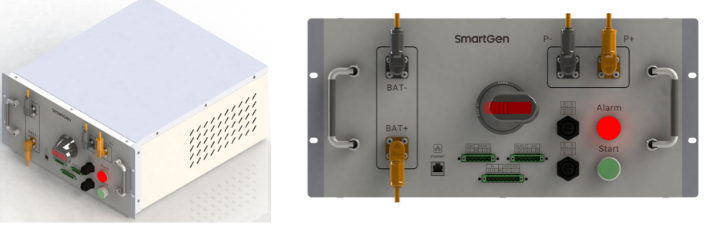

储能高压控制箱通过内部CAN接口采集所有电池模块的电芯电压与温度数据，实现对电池模块的保护。其具有与PCS通信的功能，与内置双重开关(断路器+主回路继电器)共同实现对整个电池系统的充放电管理，安全可靠。

1.具有报警指示灯与运行指示灯；

2.具有手动隔离开关，实现整个系统的电气隔离，方便维护、安全性高；

3.快插式端子设计，方便安装；

4.具有2个可编程输入口、2个无源可编程继电器输出口；

5.可对外输出24V电源；

6.具有2个RS485接口、1个ETHERNET网口，实现对整个系统的监控与PCS的通信
